Manipulations d'attributs

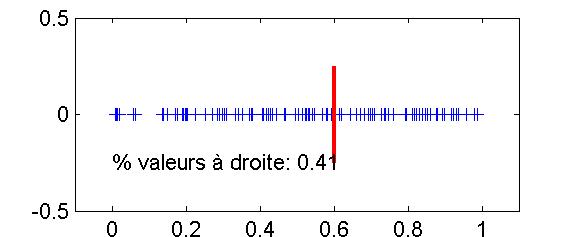

Des points tirés d'une distribution uniforme sur [0 1] sont représentés, et on place une barre entre 0 et 1; on affiche la proportion de points de cette distribution, placés à droite de la barre. La barre est un objet graphique ayant le comportement suivant. Quand on clique au voisinage, à gauche de la barre, elle se déplace de 0.1 sur la gauche. Comportement analogue quand on clique à droite de la barre. Après chaque déplacement la proportion de points à droite de la barre est mise à jour.

On illustre dans la programmation suivante:
• l'utilisation des objets graphiques de la hiérarchie:
  figure
  axes
      line   (créee implicitement par plot)
      text
• les fonctions get et set pour consulter ou modifier les attributs, et la fonction findobj pour trouver des objets dans une fenêtre
• des attributs de tout objet: Parent String UserData Tag ButtonDownFcn
  des attributs d'un objet axes: CurrentPoint
  des attributs d'un objet line: XData

Tracé initial

function i_bar=dessin(n)
% Placer les points et la barre; placer le réflexe

% Les points, la barre et le texte affiché
val=rand(n,1);      % valeurs pseudo-aléatoires
plot(val,zeros(n,1),'+')
hold on
% La barre en rouge, à l'abscisse 0.9
xb=0.9; lg=0.5;
i_bar=plot([xb,xb],0.5*[-lg lg],'Color','r','LineWidth',2);
% proportion de valeurs supérieures à xb
pc = sum(val>xb)/length(val);
txt = [num2str(pc) ' valeurs à droite de la barre']
text(0,-lg/2,txt,'Tag','pourcent');
axis([-0.1 1.1 -lg lg])     % bornes sur les axes
hold off                    % fin des tracés

% Pour animation de la barre
a.val = val;
% Le réflexe: deplace(3); (si la fenêtre est 3)
i_gr=get(i_bar,'Parent'); i_fen=get(i_gr,'Parent');
rfx = ['deplace(' int2str(i_fen) ');'];
set(i_bar,'UserData',a, 'ButtonDownFcn',rfx);

Réflexe

function deplace(i_fen)
% Déplacer la barre et afficher nouvelle proportion

i_bar = gcbo;            % la barre, source de l'événement

% Récupérer l'abscisse de la souris
i_gr = get(i_bar,'Parent');                 % les axes
pos_souris = get(i_gr,'CurrentPoint');
x_souris = pos_souris(1,1);                  % ne garder que l'abscisse

% Déplacer la barre
x_bar = get(i_bar,'XData');                 % ses abscisses
if x_souris<x_bar(1), x_bar=x_bar-0.1;       % vers la gauche
else                  x_bar=x_bar+0.1;       % vers la droite
end
set(i_bar,'XData',x_bar);

% Mettre à jour la proportion
a = get(i_bar,'UserData');                  % récupérer les val.alétoires
pc = sum(a.val>x_bar(1))/length(a.val);      % la nouvelle proportion
txt = [num2str(pc) ' valeurs à droite de la barre'];
i_t = findobj(i_fen,'Type','text','Tag','pourcent');    % objet texte
set(i_t,'String',txt);                      % changement du texte
